Feltűnően hideg egy falsarok, ablakkáva vagy más kisebb felület a lakásban? Ez hőhíd gyanúját is felvetheti, de egy hidegebb falrész önmagában még nem bizonyítja, hogy valóban ez áll a háttérben. Hibás szerkezeti csomópont, hiányos hőszigetelés, légzárási probléma vagy más körülmény is okozhat hasonló jelenséget.
Ebben az útmutatóban tisztázzuk a hőhíd jelentését, milyen jelek utalhatnak rá, hol érdemes először keresni, mire jó a hőkamera, és mitől függhet a hőhíd megszüntetésének vagy hatása mérséklésének módja.
Mi a hőhíd, és mi történik ilyenkor a szerkezetben?
A hőhíd az épület határoló szerkezetének olyan pontja, vonala vagy területe, ahol a hővezetés a geometriai kialakítás vagy az eltérő tulajdonságú anyagok találkozása miatt eltér a környező szerkezetrészétől. Emiatt a belső felület hőmérséklete hideg időben alacsonyabb lehet, mint a mellette lévő falé vagy födémé.
Nem minden hőhíd ugyanolyan okból jön létre. Geometriai hőhíd alakulhat ki például egy külső falsaroknál, ahol maga a szerkezet formája módosítja a hőáramlást. Szerkezeti hőhídnál eltérő anyagok vagy szerkezeti elemek találkoznak, ilyen lehet például egy vasbeton elem és a környező falazat kapcsolata. A két jelenség egy csomópontnál egyszerre is jelen lehet.
Éppen ezért félrevezető lenne úgy fogalmazni, hogy a hőhíd egyszerűen egy hely, „ahol kiszökik a meleg”. Sokkal pontosabb úgy gondolni rá, mint az épület hőburkának olyan részére, ahol a hőmérséklet-eloszlás és a hővezetés eltér a környező felületekétől.
Hol jelenhet meg hőhíd a lakásban?
A hőhíd jelei gyakran szerkezeti csatlakozások környezetében jelennek meg. Nem szükséges rögtön az egész lakást átvizsgálni: először azokat a pontokat nézd meg, ahol különböző épületszerkezetek vagy anyagok találkoznak.
- Ablakkáva és ablaktok: az ablak és a fal találkozásánál geometriai és szerkezeti hatások is összeadódhatnak.
- Külső falsarkok: a falsarok geometriai kialakítása miatt a felületi hőmérséklet eltérhet az egyenes falszakaszétól.
- Koszorú és födémcsatlakozás: eltérő anyagú szerkezetek találkozásánál külön figyelmet igényel a hőszigetelés folytonossága és a megfelelően méretezett vastagsága.
- Erkélylemez: a belső födémhez kapcsolódó, külső térbe kinyúló szerkezet összetett csomópontot alkothat, valamint hűtőbordaként működhet.
- Tetőtéri kapcsolatok: a szarufák, térdfalak, tetőtéri ablakok és a fal–tető találkozások szintén vizsgálandó területek lehetnek.

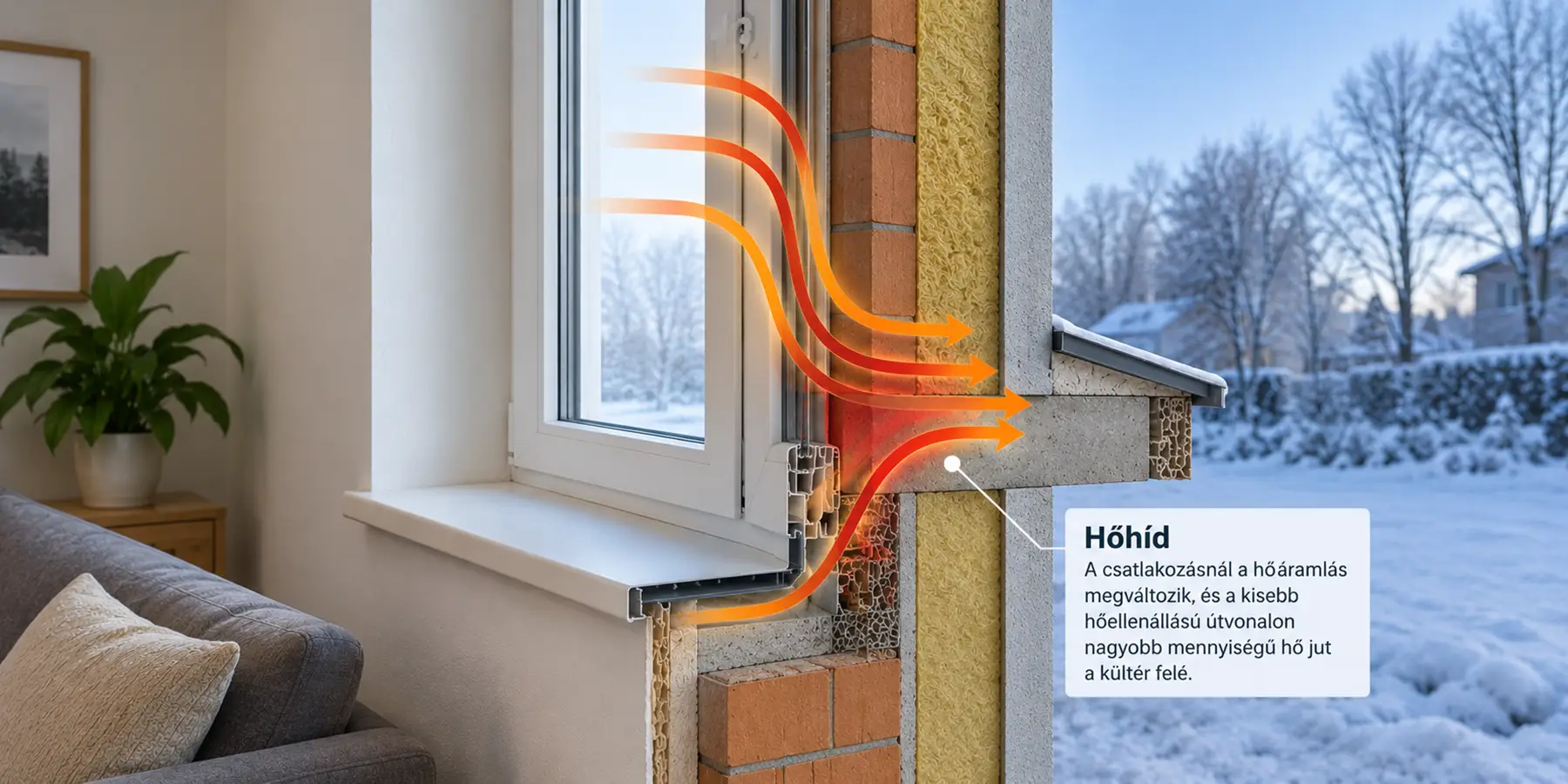

Az ablak körüli hőhíd különösen szemléletes példa. A nyílászáró csatlakozásánál geometriai és szerkezeti hatások is egybeeshetnek, ezért az ablaktokot, a kávát és a környező falszerkezetet nem érdemes egymástól függetlenül vizsgálni.
Milyen jelek utalhatnak hőhídra?
A hőhíd egyik feltűnő jele, ha egy kisebb falszakasz vagy csatlakozási pont rendszeresen hidegebb a környezeténél. Téli körülmények között a hőhíd belső felületi hőmérséklete valóban alacsonyabb lehet az általános felületénél. Bizonyos hőmérsékleti és páratartalmi viszonyok mellett ezen a részen páralecsapódás vagy felületi nedvesedés is kialakulhat, ami pedig penészedéshez vezet.
Gyanút kelthet például, ha:
- ugyanaz a falsarok rendszeresen hidegebbnek érződik,
- az ablakkáva hőmérséklete érezhetően eltér a környező faltól,

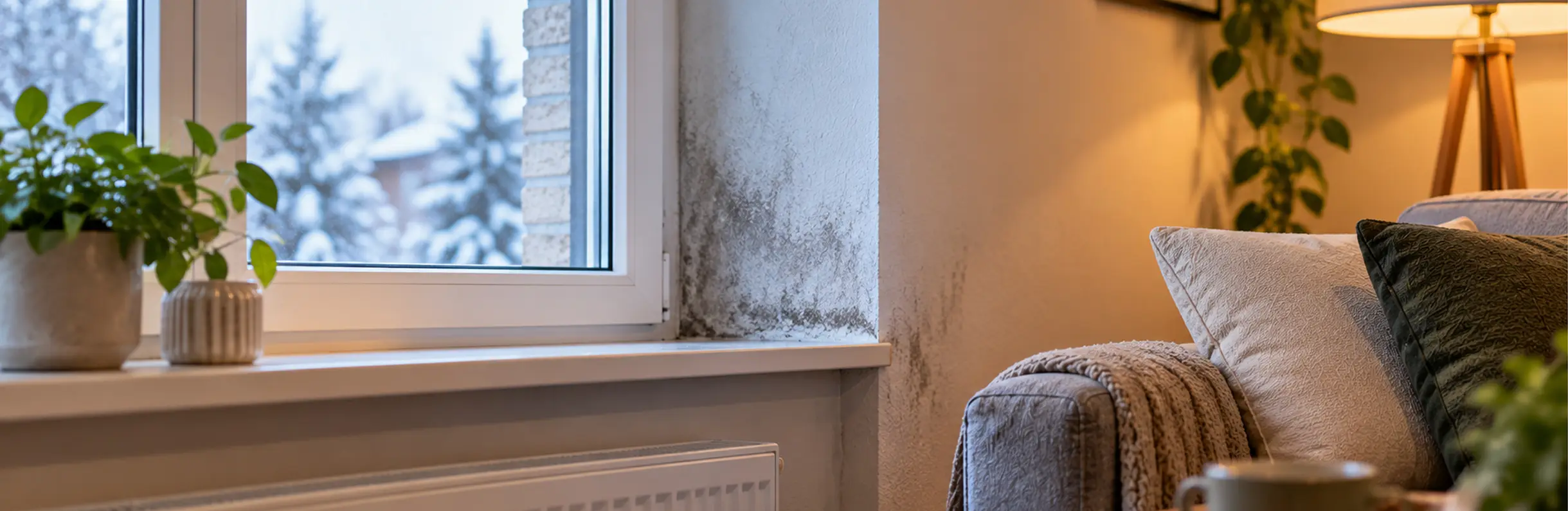

- ugyanazon a csatlakozási ponton ismételten megjelenik elszíneződés, penész,
- hideg időben egy jól körülhatárolható felületen jelentkezik a probléma.
Ezek azonban csak jelek, nem kész diagnózisok. A felületi nedvesedést például a belső levegő hőmérséklete, relatív páratartalma és a helyiség légcseréje is befolyásolja. Egy hidegebb falsarok tehát további vizsgálatot indokolhat, de nem célszerű rögtön kijelenteni, hogy biztosan hőhíd okozza.
A huzatérzetre különösen érdemes figyelni. Ha az ablak mellett légmozgást érzel, annak hátterében lehet nyílászáró- vagy légzárási probléma is. A hőhíd és a huzat nem ugyanaz a jelenség, még akkor sem, ha ugyanannál az ablaknál érzékeled őket.

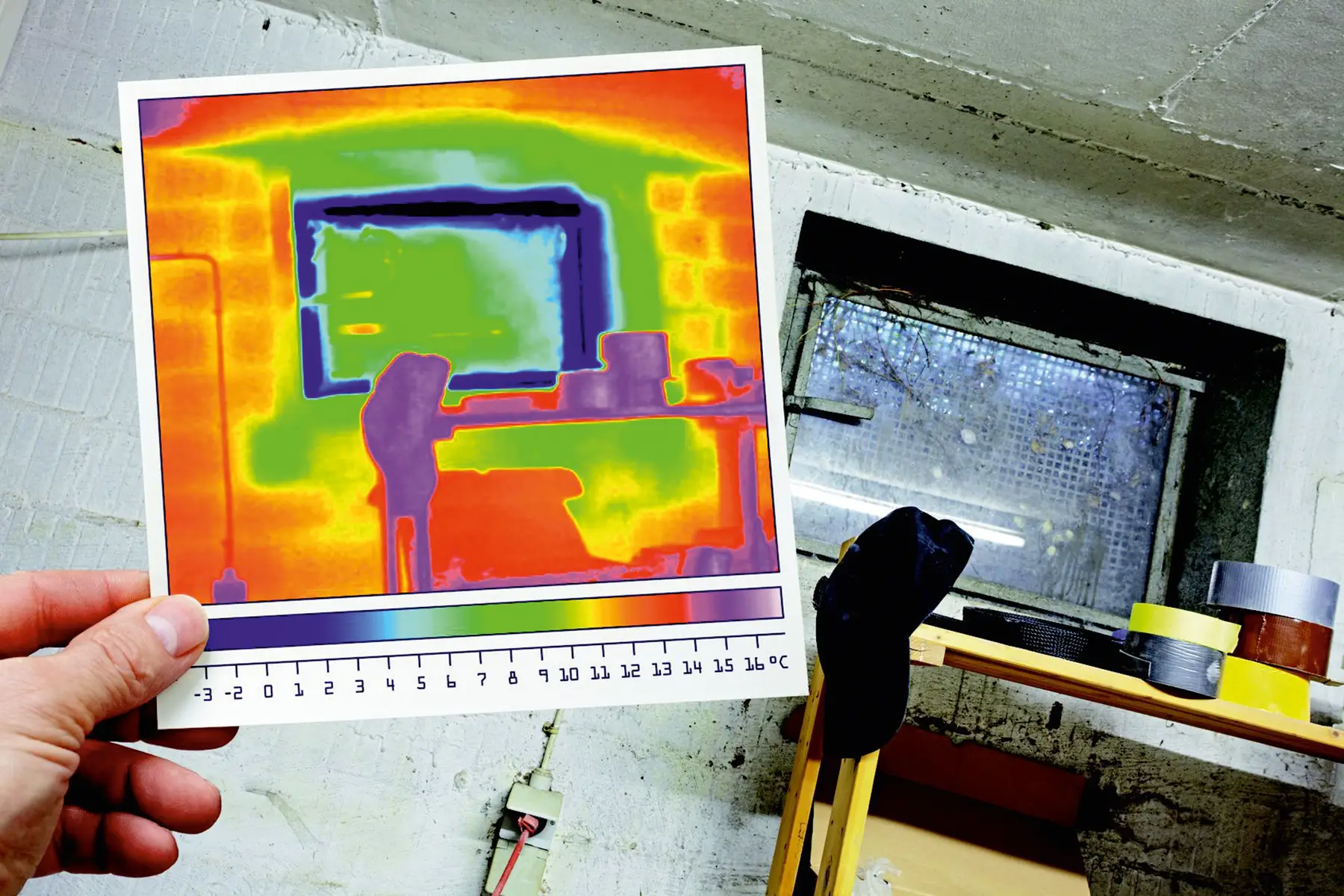

Hőhíd mérése: mire jó a hőkamera?
A hőkamera jó kiindulópont lehet, mert megmutatja a vizsgált felület hőmérséklet-eloszlását. Egy hőképen ezért láthatóvá válhat, hogy egy falsarok, ablakkáva vagy más csomópont hőmérséklete eltér-e a környező felületekétől.
A mérés körülményei azonban sokat számítanak. Megfelelő beltéri és kültéri hőmérséklet-különbség szükséges ahhoz, hogy az eltérések jól kirajzolódjanak, a napsugárzás és a szél pedig torzíthatja a megfigyelt hőmérsékleti képet. Ezért egyetlen mobiltelefonos vagy kézi hőkamerás felvételből nem célszerű messzemenő következtetéseket levonni.
A hőhíd hőkamerás vizsgálata tehát elsősorban azt segítheti megmutatni, hol van felületi hőmérséklet-különbség. Azt már külön kell feltárni, hogy ezt szerkezeti hőhíd, hiányos hőszigetelés, légszivárgás, nedvesség vagy más körülmény okozza.
Miért nem jó ötlet egyszerűen leszigetelni a hideg foltot?
Elsőre kézenfekvőnek tűnhet, hogy a hideg falsarokra vagy ablakkávára belülről felkerül egy kisebb hőszigetelő lap. Ezzel azonban nem feltétlenül a probléma okát kezeled. Ha a hőhíd egy nagyobb szerkezeti csomópontból, például koszorúból, födémcsatlakozásból vagy megszakadó külső hőszigetelésből ered, egy kis belső folt nem állítja helyre a teljes szerkezet kapcsolatát.
A belső oldali hőszigetelés ráadásul megváltoztatja a fal hőmérséklet- és nedvességi viszonyait. Emiatt a belső oldali kialakítás előtt páratechnikai ellenőrzésre és gondos tervezésre lehet szükség, különös tekintettel a födémek, belső falak, nyílászárók és más csatlakozó szerkezetek környezetére.
A jó sorrend tehát nem az, hogy előbb kiválasztasz egy hőszigetelő anyagot, majd lefeded vele a problémás részt. Előbb azt kell megérteni, miért hidegebb az adott pont, és csak utána lehet meghatározni a beavatkozást.
Hogyan lehet megszüntetni vagy csökkenteni a hőhíd hatását?
A hőhíd megszüntetése nem minden szerkezetnél ugyanazt jelenti. Szerkezeti hiba vagy hiányos hőszigetelés esetén a probléma bizonyos esetekben korrigálható, míg geometriai adottságnál sokszor inkább a hőhíd hatásának mérséklése a cél. A megoldást ezért mindig az érintett csomópont és a kiváltó ok alapján kell kiválasztani.
1. Mit lehet tenni, ha megszakad a hőszigetelés?
Ha a homlokzati, tetőtéri vagy födémszigetelés egy csatlakozásnál hiányos vagy megszakad, a beavatkozás célja a hőszigetelő réteg folytonosságának helyreállítása lehet. Ilyenkor az utólagos hőszigetelés valóban szerepet kaphat, de nem önmagában az anyagvastagság a kérdés: a környező szerkezetekhez való csatlakozást is meg kell oldani.
A hőszigetelés javításával emelhető a hőhíd belső felületi hőmérséklete. Ez jól mutatja, miért fontos a teljes szerkezetet vizsgálni ahelyett, hogy csak a belül látható hideg területet kezelnénk.
2. Mit lehet tenni homlokzati hőhíd esetén?
Koszorú, födémcsatlakozás vagy külső falsarok környezetében a folytonosan kialakított homlokzati hőszigetelés csökkentheti bizonyos hőhidak hatását. A cél az, hogy a hőszigetelő réteg a problémás szerkezeti részt is bevonja a hőburokba, és ne maradjon indokolatlan megszakítás a csomópontnál.
Ehhez homlokzati felhasználásra készült hőszigetelő rendszer szükséges. Az alkalmazható hőszigetelő anyagot, és annak vastagságát, valamint a csomópont kialakítását az adott falazathoz, szerkezeti helyzethez és rendszerhez kell igazítani. Egyetlen általános anyagmegnevezésből nem lehet eldönteni, hogyan kezelhető az adott hőhíd.
3. Hogyan kezelhető az ablakkáva körüli hőhíd?
Az ablak környezetében a fal, az ablaktok, a káva, a beépítési hézag és a párkány-ablak kapcsolat alkotja a csomópontot. Külső homlokzati hőszigetelésnél bizonyos kialakításokban a megfelelő előkészülettel, például az ablaktok toldó beépítésével a hőszigetelő réteg a káva irányába is továbbvezethető, így a fal és az ablaktok kapcsolata kedvezőbb hőtechnikai helyzetbe kerülhet.
Ezért az úgynevezett „hőhídmentes ablakbeépítés” keresésekor sem érdemes kizárólag magára az ablakra koncentrálni. A fal, a tok, a káva, a beépítési hézag, a légzárás és a hőszigetelés csatlakozása együtt határozza meg a csomópont kialakítását.
Ez azonban nem jelenti azt, hogy minden hideg ablakkávát egyszerűen szigetelőanyaggal kell körberagasztani. Ha a probléma oka például a beépítési csatlakozás vagy a légzárás hibája, más beavatkozásra lehet szükség. A nyílászáró környezetét ezért egységes csomópontként célszerű ellenőrizni.
4. Mi a helyzet a tetőtérrel és a födémmel?

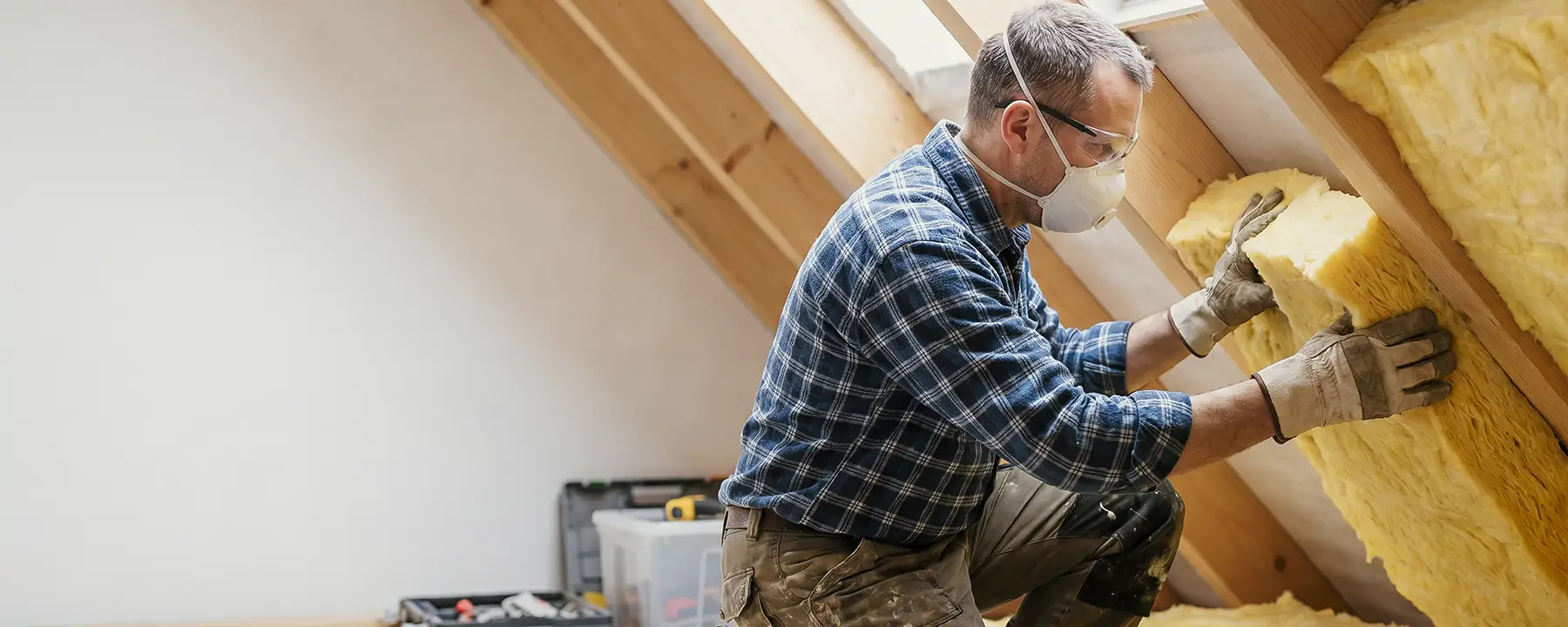

Tetőtérben a hőhíd kialakulásához hozzájárulhat, ha a hőszigetelő réteg a szarufák, térdfalak, tetőtéri ablakok vagy fal–tető csatlakozások környezetében nem folytonos. Ilyenkor a hőszigetelés kiegészítése vagy a hibás csomópont újbóli kialakítása kerülhet szóba.
A tetőszerkezetnél ugyanakkor nemcsak a hőszigetelő anyagot kell nézni. A légzáró és páratechnikai rétegek, valamint azok csatlakozásai is a szerkezet részei. Tetőtéri ablaknak sok esetben a nem megfelelően kialakított káva okoz problémát, ami gátolja a meleg levegő áramlását.
5. Miért összetettebb az erkélylemez hőhídja?
Az erkélylemez esetében maga a szerkezeti elem halad a belső térből a külső környezet felé, ezért ez nem ugyanaz a helyzet, mint egy hiányzó hőszigetelő darab pótlása. Az ilyen szerkezeti hőhidak kezelésére új építésnél speciális hőhídmegszakító elemek is használhatók.
Meglévő épületnél az alkalmazható beavatkozás az erkély és a födém konkrét kialakításától függ. Emiatt itt nem célszerű univerzális barkácsmegoldást adni, hanem helyszíni szerkezeti és hőtechnikai vizsgálat alapján kell meghatározni a lehetőségeket.

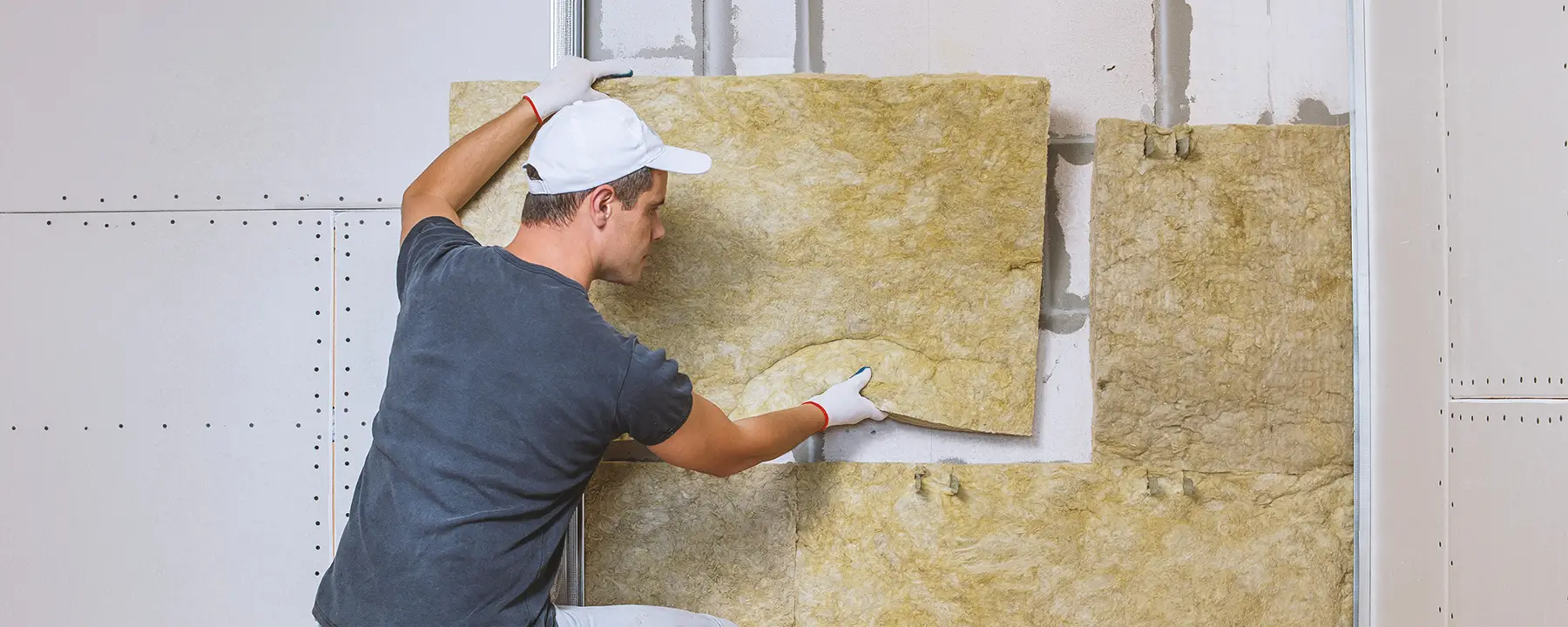

6. Mikor kerülhet szóba a belső oldali hőszigetelés?
Belső oldali hőszigetelés olyan helyzetben kerülhet elő, ahol a külső oldali beavatkozás nem, vagy csak korlátozottan valósítható meg. Ettől még nem lesz egyszerű megoldás egy hideg sarokra: a fal eredeti belső felületének hőmérséklete megváltozik, és a páratechnikai viszonyokat is ellenőrizni kell.
Külön figyelmet igényelnek a födémek, belső falak és más csatlakozó szerkezetek, mert a belső hőszigetelés határán új problémás csomópontok is kialakulhatnak. Ezért ilyen beavatkozás előtt szakmai tervezés indokolt.
Mit érdemes feljegyezni, mielőtt szakembert hívsz?
Ha a hőhíd gyanúja rendszeresen visszatér, néhány egyszerű megfigyelés sokat segíthet a helyzet feltárásában. Nem kell hozzá műszaki naplót vezetni, de érdemes rögzíteni:
- pontosan melyik falon, saroknál, padlón vagy csatlakozásnál jelentkezik a jelenség,
- milyen kültéri időjárásnál válik feltűnővé,
- milyen a helyiség fűtési állapota,
- megjelenik-e nedvesség, páralecsapódás vagy elszíneződés,
- történt-e korábban ablakcsere, homlokzati vagy tetőtéri hőszigetelés,
- egyetlen pontot vagy több hasonló csomópontot érint-e a probléma.
Fotót is készíthetsz ugyanarról a pontról különböző időpontokban. Ha szakember vizsgálja meg a szerkezetet, ezek az információk segítenek megérteni, milyen körülmények között jelentkezik a probléma.
Összefoglalás – a hőhíd megszüntetése az ok feltárásával kezdődik
Egy hidegebb falsarok vagy ablakkáva még nem bizonyítja, hogy hőhíd van a háttérben, de jó ok arra, hogy közelebbről megvizsgáld a csomópontot. Figyeld meg, mikor jelentkezik a jelenség, nézd meg a környező szerkezeteket, és szükség esetén hőkamerás vagy más szakmai vizsgálattal pontosítsd az okot.
Ha valóban hőhíd okozza a problémát, a hőhíd megszüntetése vagy hatásának mérséklése történhet például a hőszigetelés folytonosságának helyreállításával, egy hibás csatlakozás korrigálásával vagy más szerkezeti beavatkozással. A lényeg, hogy ne egy véletlenszerűen kiválasztott szigetelőanyag kerüljön a hideg foltra, hanem az adott szerkezethez és a feltárt okhoz igazodjon a beavatkozás.
Gyakran ismételt kérdések
- Mi a hőhíd jelentése?
A hőhíd olyan szerkezeti vagy geometriai terület, ahol a hővezetés eltér a környező szerkezetrészekétől, ezért a belső felületi hőmérséklet is eltérhet. - Hol fordulhat elő hőhíd a lakásban?
A külső falsarkok tipikus vizsgálati pontok, de ablakkávánál, födém-, padló- és falcsatlakozásoknál, tetőtéri kapcsolatoknál vagy eltérő szerkezetek találkozásánál is megjelenhet hőhíd. - A hideg fal biztosan hőhidat jelent?
Nem. Hidegebb felületet hőhíd mellett nedvességi, légzárási vagy más szerkezeti probléma is okozhat, ezért az okot külön kell megvizsgálni. - Kimutatható-e a hőhíd hőkamerával?
A hőkamera megfelelő mérési körülmények között láthatóvá teheti a felületi hőmérséklet-különbségeket. A felvétel azonban önmagában nem mondja meg, mi okozza az eltérést. - Hogyan szüntethető meg a hőhíd?
A megoldás a kiváltó októl függ. Szóba jöhet a hőszigetelés folytonosságának helyreállítása, a hibás csomópont javítása vagy más szerkezeti beavatkozás. Geometriai hőhídnál egyes esetekben inkább a hatás mérséklése lehet a reális cél. - Megoldható-e a hőhíd egy kis belső szigeteléssel?
Nem minden esetben. A helyi belső hőszigetelés megváltoztathatja a fal hő- és nedvességi viszonyait, a kialakuló nedvesedés pedig szerkezeti problémát vagy egészségügyi gondot okozhat, ezért előbb a hőhíd okát kell feltárni.
